GST-BT001M点型可燃气体探测器结构特征、安装与布线

GST-BT001M点型可燃气体探测器由两部分构成：探测器及底座，示意图如图1所示。

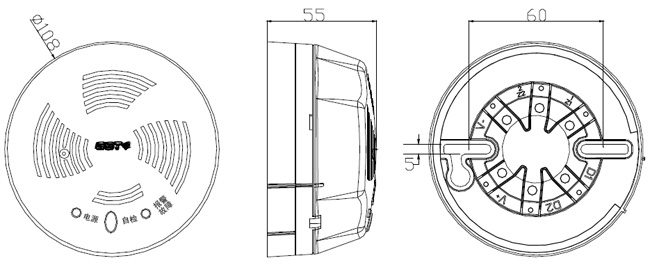

图1 GST-BT001M点型可燃气体探测器及底座

安装与接线：

首先将GST-BT001M探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图2所示。

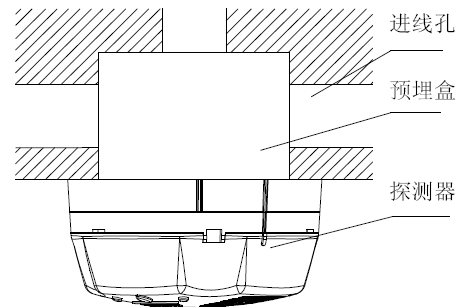

图2 GST-BT001M点型可燃气体探测器安装示意图

其对外接线端子示意图如图3：

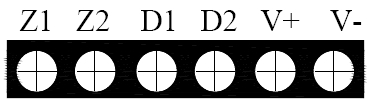

图3 GST-BT001M点型可燃气体探测器对外接线端子示意图

其中：

D1、D2：接电源总线，无极性

Z1、Z2：接信号总线，无极性

V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲

布线要求：信号线Z1、Z2及V+、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
